Nissan Vuoden Qashqai e-POWER 2023 - Mallin omistajan käsikirja
7.3.1.1. Valittavana olevat näkymät
Etäisyyden ohjeviivaa ja auton leveyden ohjausviivaa tulisi käyttää viitteenä vain silloin, kun auto on tasaisella päällystetyllä pinnalla. Peruutuskameran näytössä näkyvä etäisyys saattaa poiketa auton ja näytössä näkyvien kohteiden välisestä todellisesta etäisyydestä.
Käytä viivoja ja lintuperspektiivinäkymää vain viitteenä. Viivoihin ja lintuperspektiivinäkymään vaikuttavat merkittävästi matkustajien määrä, polttoaineen taso, auton asento, tien kunto ja tien kaltevuus.
Jos renkaat on korvattu eri kokoisilla renkailla, oletettu kulkureitti ja lintuperspektiivinäkymä eivät ehkä näy oikein.
Ylämäkeen ajettaessa kamerassa näkyvät kohteet ovat kauempana, kuin miltä vaikuttaa. Alamäkeen ajettaessa kamerassa näkyvät kohteet ovat lähempänä, kuin miltä vaikuttaa.
Peruutuskameran näyttöruudun kohteet näkyvät visuaalisesti päinvastaisena kuin katsottuna peruutuspeilin tai sivupeilien avulla.
Käytä taustapeiliä tai katso eteen ja taakse arvioidaksesi oikean etäisyyden kohteisiin.
Peruutuskamerassa näkyvien kohteiden etäisyys poikkeaa todellisesta etäisyydestä laajakulmalinssin takia.
Lumisella tai liukkaalla tiellä oletettu kulkureitti saattaa poiketa todellisesta reitistä.
Auton leveyden ja oletetun kulkureitin viivat ovat leveämpiä, kuin todellinen leveys ja kulkureitti.
Etu- ja takanäkymät

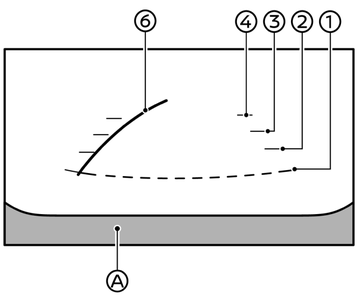

Näytössä näkyvät ohjeviivat, jotka ilmoittavat suunnilleen auton leveyden ja kohteiden etäisyydet auton rungon viivaan (A) nähden.
Etäisyyden ohjeviivat:
Ilmoittaa etäisyyden auton rungosta.
Punainen viiva (1): noin 0,5 m (1,5 jalkaa)
Keltainen viiva (2): noin 1 m (3 jalkaa)
Vihreä viiva (3): noin 2 m (7 jalkaa)
Vihreä viiva (4): noin 3 m (10 jalkaa)
Auton leveyden ohjeviivat (5):
Esittää auton leveyden.
Ennustetut reittiviivat (6):
Esittävät oletettua kulkureittiä ajon aikana. Oletettua kulkureittiä osoittavat viivat liikkuvat näytössä sen mukaan, kuinka paljon ohjauspyörää käännetään. Oletetun kulkureitin viivoja takanäkymässä ei näytetä, kun ohjauspyörä on asennossa, jossa pyörät osoittavat suoraan eteenpäin.
Etukameran näkymää ei näytetä, kun ajoneuvon nopeus on yli 10 km/h (6 MPH).
Kun näytössä näkyy etunäkymä ja ohjauspyörää käännetään korkeintaan 90 astetta pyörien ollessa suunnattuna suoraan eteenpäin, sekä oikean- että vasemmanpuoleiset oletetun kulkureitin viivat (6) näytetään. Kun ohjauspyörää käännetään 90 astetta tai sitä enemmän, oletetun kulkureitin viiva näkyy vain kääntösuunnan vastakkaisella puolella.
Lintuperspektiivinäkymä
Lintuperspektiivinäkymä näyttää näkymän auton yläpuolelta katsottuna, mikä auttaa varmistamaan auton asennon, sekä oletetun reitin pysäköintipaikkaan.
Auton kuvake (1) näyttää auton sijainnin. Huomaa. että lintuperspektiivinäkymän näyttämä esineiden välinen etäisyys eroaa todellisesta etäisyydestä.
Kameranäkymien väliset alueet (2) (jos varusteena) on merkitty mustalla.
Sen jälkeen, kun virtakytkin on kytketty PÄÄLLE, näytössä näkymätön alue (2) (jos varusteena) korostetaan keltaisella muutaman sekunnin ajaksi sen jälkeen, kun lintuperspektiivinäkymä näytetään.
Keltaiset merkit (3) näkyvät, kun ääniluotain on kytketty pois päältä tai se ei ole käytettävissä kulmassa.
Ennustetut reittiviivat (4) osoittavat ennustetun reitin ajon aikana.
Lintuperspektiivistä katsottuna kohteet näyttävät olevan kauempana kuin todellinen etäisyys.
Pitkät esineet kuten reunakiveys tai auto saattavat näkyä virheellisesti linjattuna, tai ne eivät välttämättä näy lainkaan tunnistusalueiden kohtausalueella.
Esineet, jotka sijaitsevat kameraa ylempänä, eivät näy näytössä.
Lintuperspektiivinäkymä saattaa olla virheellisesti kohdistunut, kun kameran paikkaa muutetaan.
Maassa oleva viiva saattaa olla väärin linjattu, tai sitä ei näytetä suorana viivana näyttöalueiden kohtausalueella. Linjaus on sitä virheellisempi, mitä kauemmas viiva etenee autosta poispäin.
Etusivunäkymä

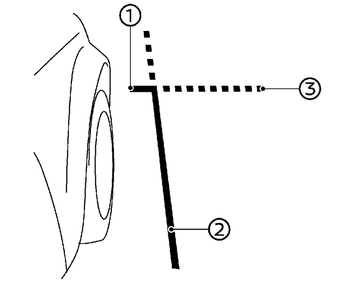

Ohjeviivat:
Näytössä näkyvät ohjeviivat, jotka ilmoittavat auton summittaisen leveyden ja auton keulan.
Auton keulaviiva (1) näyttää auton keulan sijainnin.
Auton sivuviiva (2) näyttää auton leveyden sivupeilit mukaan lukien.
Sekä etu- (1) että sivuviivojen (2) jatkeet (3) on merkitty vihreällä katkoviivalla.
Suuntavilkku saattaa näyttää näytön sivuviivalta. Tämä ei tarkoita toimintavikaa.
Leveä etu-/takanäkymä
Etunäkymä/takanäkymä näyttää normaalin näkymän jaetuissa näytöissä, mutta etu- ja takanäkymä näyttää laajemman alueen koko näytössä ja mahdollistaa oikean ja vasemman puolen kuolleiden kulmien tarkistamisen.

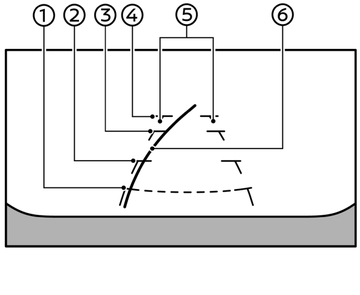

Etäisyyden ohjeviivat (1) - (4) :
Ilmoittaa etäisyyden auton rungosta.
Punainen viiva (1): noin 0,5 m (1,5 jalkaa)
Keltainen viiva (2): noin 1 m (3 jalkaa)
Vihreä viiva (3): noin 2 m (7 jalkaa)
Vihreä viiva (4): noin 3 m (10 jalkaa)
Auton leveyden ohjeviivat (5):
Esittää auton arvioidun leveyden.
Ennustetut reittiviivat (6):
Esittävät oletettua kulkureittiä ajon aikana. Oletettua kulkureittiä osoittavat viivat liikkuvat näytössä sen mukaan, kuinka paljon ohjauspyörää käännetään. Oletetun kulkureitin viivoja leveässä takanäkymässä ei näytetä, kun ohjauspyörä on asennossa, jossa pyörät osoittavat suoraan eteenpäin.
Leveää etunäkymää ei näytetä, kun ajoneuvon nopeus ylittää 10 km/h (6 MPH).
Kun näytössä näkyy leveä etunäkymä ja ohjauspyörää käännetään korkeintaan 90 astetta pyörien ollessa suunnattuna suoraan eteenpäin, sekä oikean- että vasemmanpuoleiset oletetun kulkureitin viivat (6) näytetään. Kun ohjauspyörää käännetään 90 astetta tai sitä enemmän, oletetun kulkureitin viiva näkyy vain kääntösuunnan vastakkaisella puolella.
