7.2.2. Näytön viivojen tulkinta

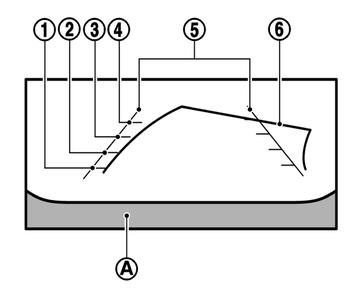

Ohjeviivat, jotka ilmoittavat auton leveyden ja kohteiden etäisyydet esteisiin suhteessa puskurin viivaan (A) näkyvät näytössä.

Etäisyyden ohjeviivat:

Ilmoittaa etäisyyden auton rungosta.

(1) noin 0,5 m (1,5 jalkaa) – punainen

(2) noin 1 m (3 jalkaa) – keltainen

(3) noin 2 m (7 jalkaa) – vihreä

(4) noin 3 m (10 jalkaa) – vihreä

Auton leveyden ohjeviivat (5):

Esittävät auton leveyttä peruutuksen aikana.

Ennustetut reittiviivat (6):

Esittävät oletettua kulkureittiä peruutuksen aikana. Oletettua kulkureittä osoittavat viivat näkyvät näytössä, kun ohjauspyörää käännetään vaihteen ollessa R-asennossa (peruutus). Oletetun kulkureitin viivat liikkuvat sen mukaan kuinka paljon ohjauspyörää käännetään ja niitä ei näytetä, kun ohjauspyörä on suoraan eteenpäin -asennossa.

Auton leveyden ohjeviivat ja oletetun kulkureitin leveyden viivat ovat leveämpiä, kuin todellinen leveys ja kulkureitti.
