11.15.1. Kuivapaperisuodatinelementti

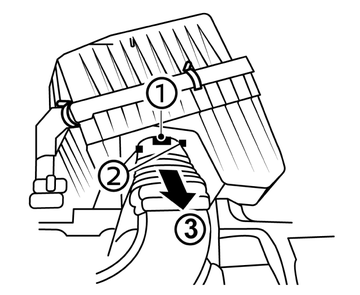

Ennen ilmansuodattimen suojan avaamista, irroita ilmanottoputki ilmanpuhdistuslaitteistosta. Paina sormella alaspäin (1), irrota kaksi lukituskielekettä (2) ja vedä kumikanavaa eteenpäin (itseäsi kohti) irrottaaksesi sen ilmanpuhdistuslaitteesta. Siirrä putki pois ilmanpuhdistuslaitteiston luota.

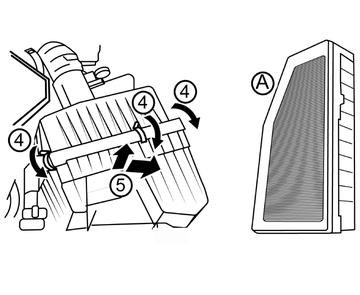

Poistaaksesi suodattimen, avaa lukitusklipsit (4) ja vedä suodattimen suojaa eteen ja sivulle (5).

Suodattimen voi nyt poistaa suojasta.

Tarkista suodatinelementti (A) nähdäksesi, onko se likainen. Jos se on likainen, ravista elementtiä pölyn poistamiseksi.

Puhdista ja vaihda se huoltoaikataulujen mukaan, jotka on ilmoitettu erillisessä takuuehtoja ja kunnossapitoa käsittelevässä kirjasessa. Kun puhdistat tai vaihdat suodattimen, pyyhi ilmanpuhdistimen kotelo ja kansi kostealla kankaalla.

Kokoa suodatin, suoja ja putki uudestaan purkujärjestystä päinvastaisessa järjestyksessä.
