6.2.2. Näytön viivojen tulkinta

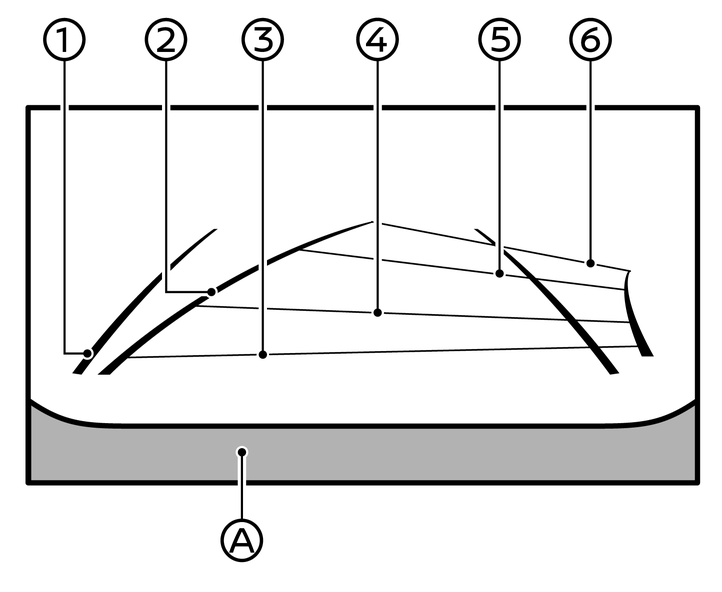

Ohjeviivat, jotka ilmoittavat auton leveyden ja kohteiden etäisyydet esteisiin suhteessa puskurin viivaan (A) näkyvät näytössä.
Auton leveyden ohjeviivat (1):
Esittää auton leveyden.
Ennustetut reittiviivat (2):
Esittävät oletettua kulkureittiä peruutuksen aikana. Oletettua kulkureittä osoittavat viivat näkyvät näytössä, kun ohjauspyörää käännetään vaihteen ollessa R-asennossa (peruutus). Oletetun kulkureitin viivat liikkuvat sen mukaan kuinka paljon ohjauspyörää käännetään ja niitä ei näytetä, kun ohjauspyörä on suoraan eteenpäin -asennossa.
Auton leveyden ohjeviivat ja oletetun kulkureitin leveyden viivat ovat leveämpiä, kuin todellinen leveys ja kulkureitti.
Etäisyyden ohjeviivat:
Ilmoittaa etäisyyden auton rungosta.
Punainen viiva (3): noin 0,5 m (1,5 jalkaa)
Sininen viiva (4): noin 1 m (3 jalkaa)
Sininen viiva (5): noin 2 m (7 jalkaa)
Sininen viiva (6): noin 3 m (10 jalkaa)
